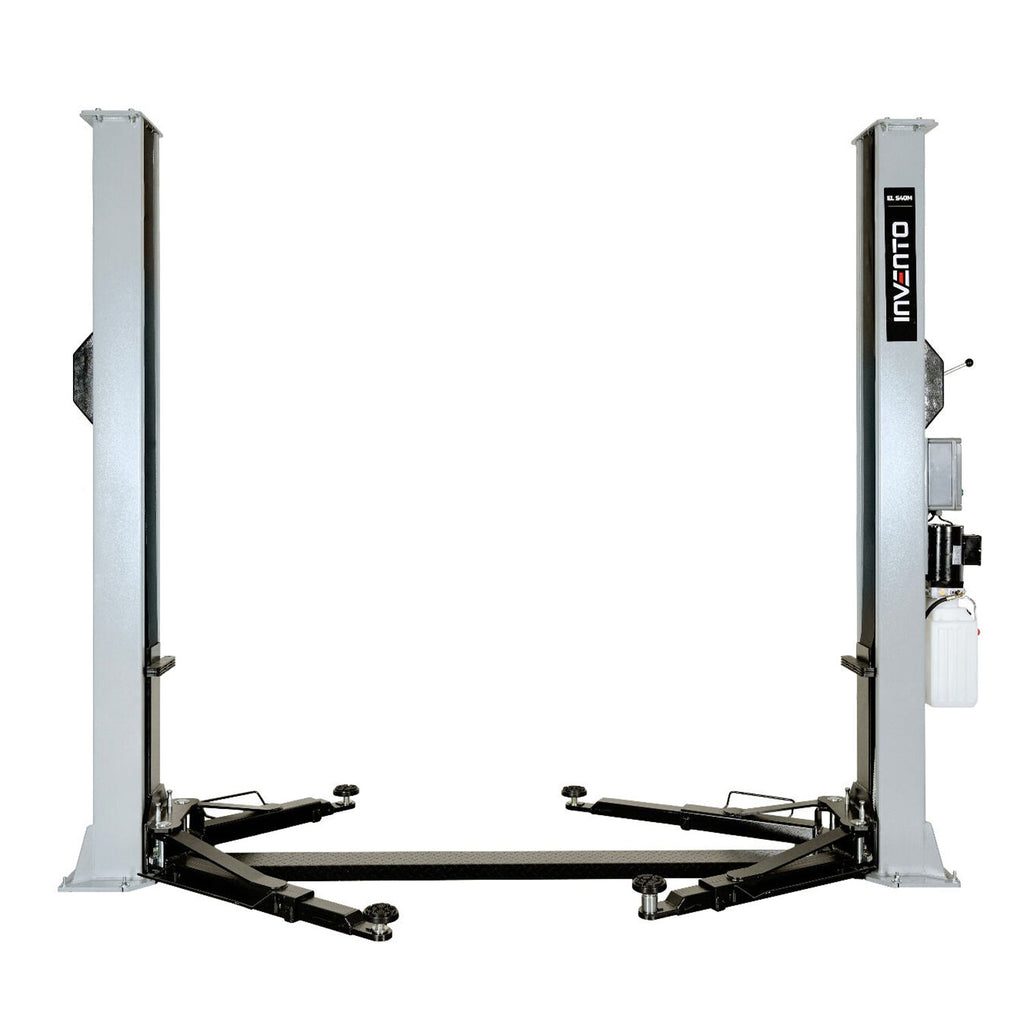

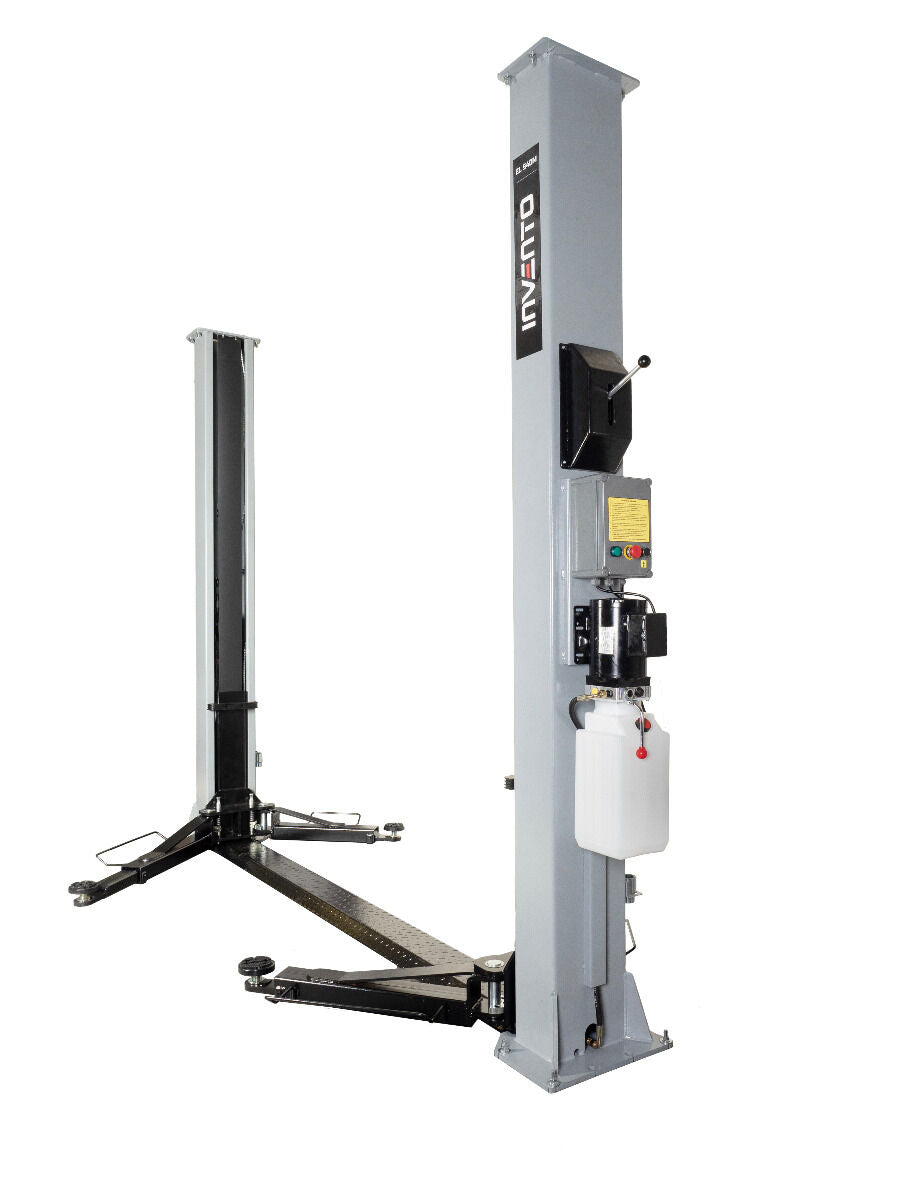

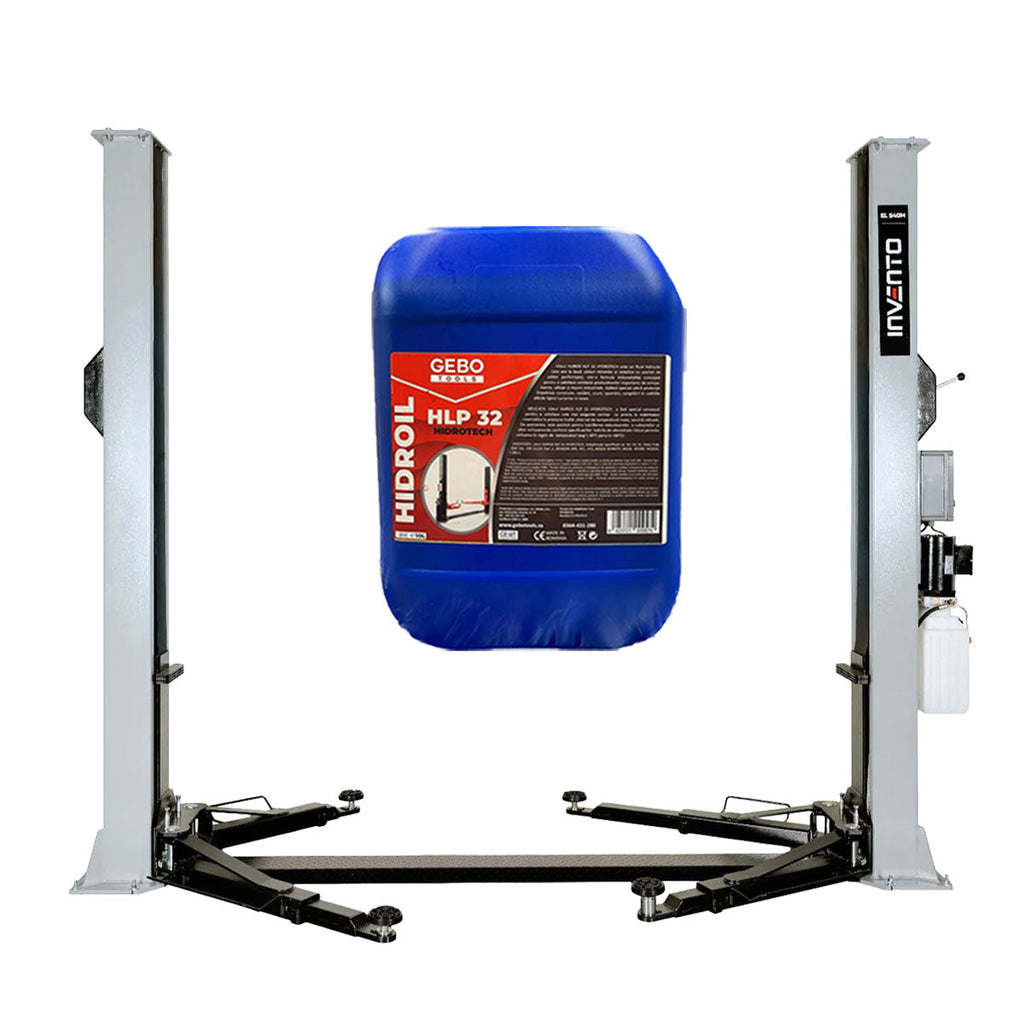

Dvojstĺpový zdvihák 4t, s manuálnym odistením 380 V INVENTO EL S40M

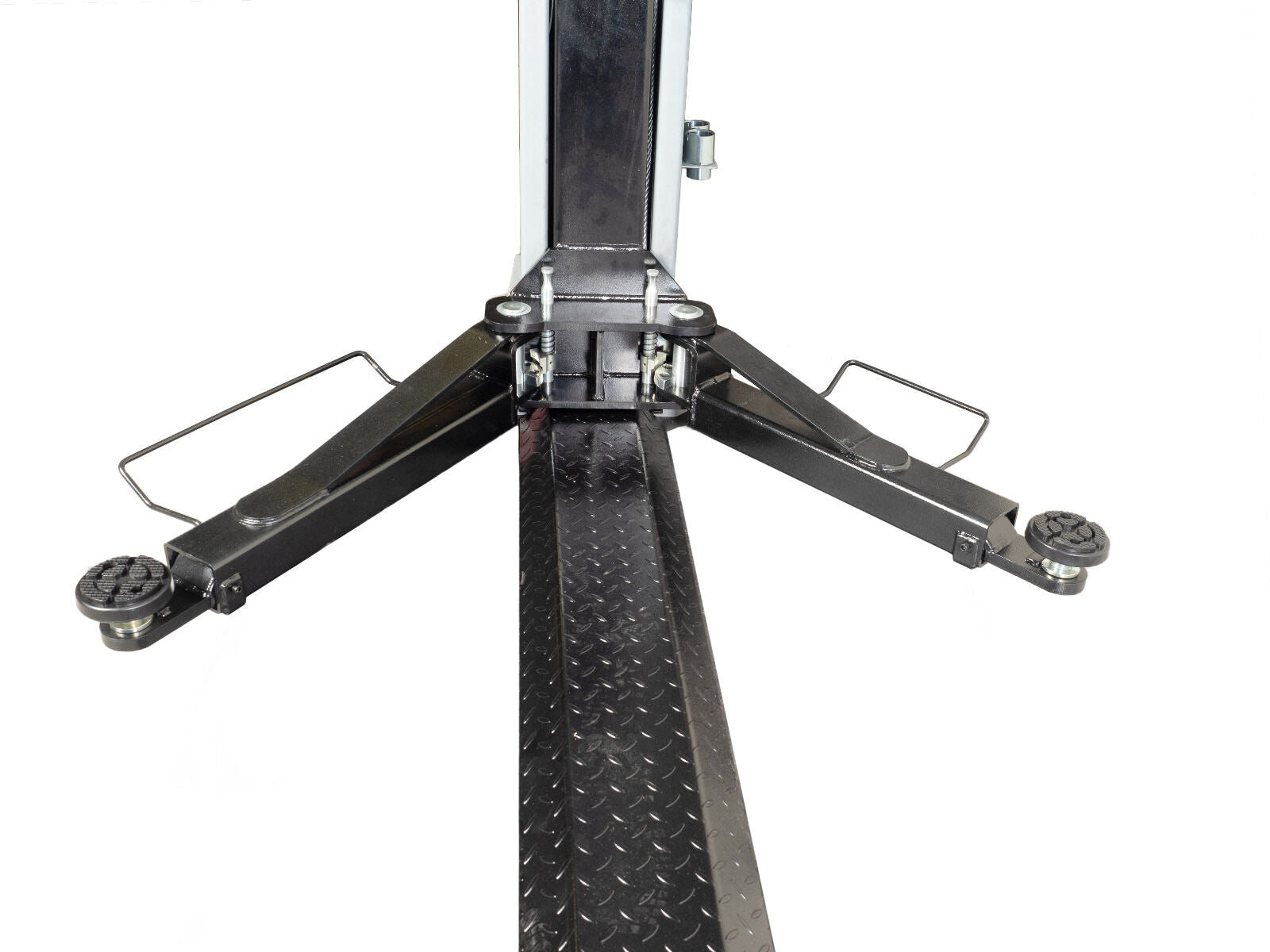

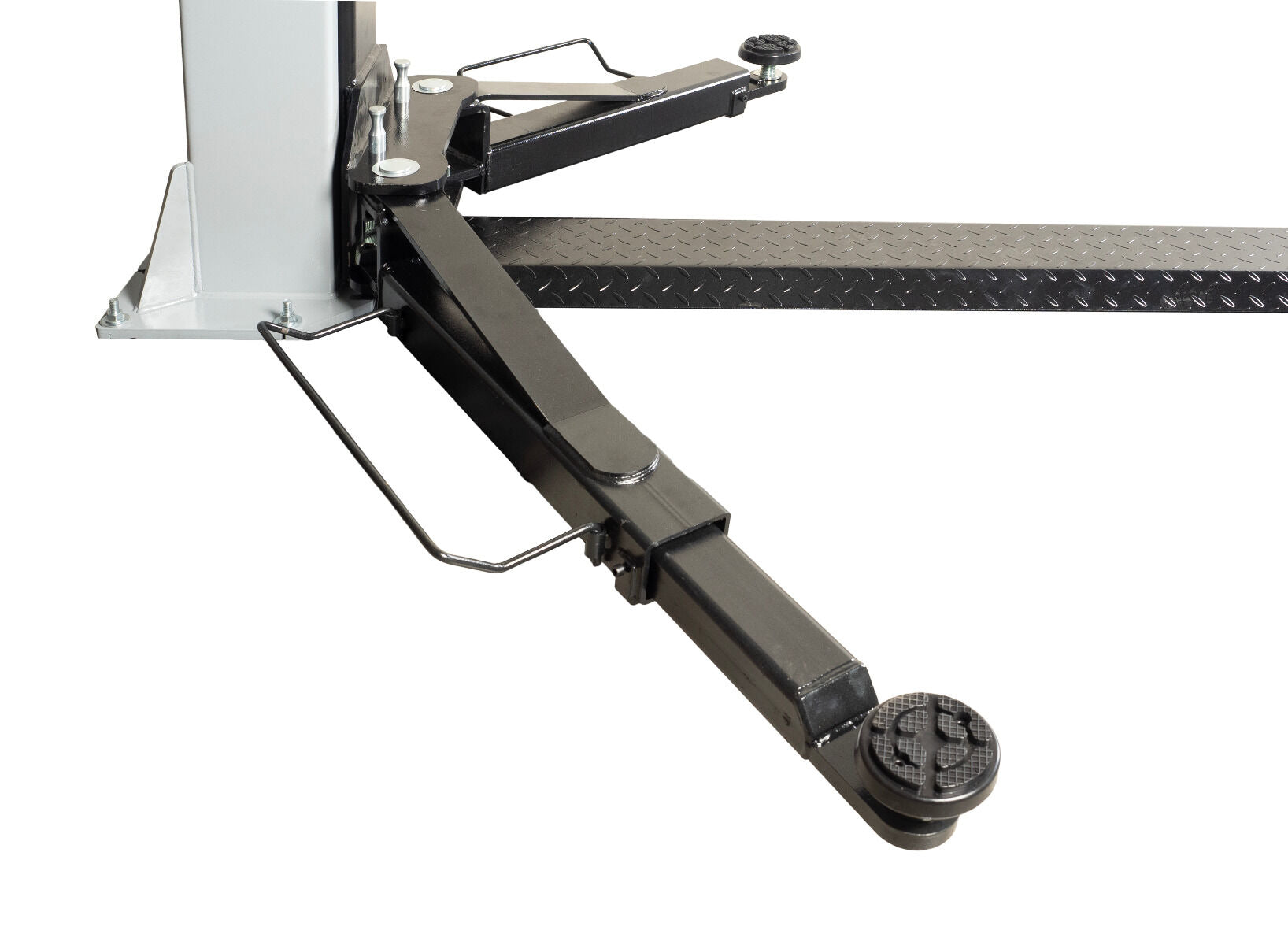

DVOJSTĹPOVÝ ZDVIHÁK 4T, S MANUÁLNYM ODISTENÍM 380 V INVENTO EL S40M má teleskopické ramená s veľkým pracovným rozsahom, vpredu dvojstupňové a vzadu trojstupňové, ktoré umožňujú jednoduchý prístup k rôznym typom vozidiel. Nosnosť 4 t umožňuje zdvíhanie osobných vozidiel, SUV a ľahkých úžitkových vozidiel.

Odistenie sa vykonáva manuálne z jednej strany. Spodné prepojenie medzi stĺpmi chráni synchronizačné laná zdvíhacieho mechanizmu. Nastaviteľné pružné podložky chránia karosériu vozidla počas zdvíhania a stĺpy majú ochranu dverí. Systém zahŕňa automatické zaistenie ramien a spĺňa bezpečnostné požiadavky potrebné na označenie CE.

Zdvihák je určený na používanie v uzavretých, krytých priestoroch bez prekážok pri prevádzkovej teplote od -10 °C do +40 °C. Požiadavky na montáž sú rozdelené do dvoch variantov. Prvý variant vyžaduje minimálnu pevnosť podlahy C20/25, minimálnu hrúbku 150 mm a montážnu zónu 1,5 m od kotviacich bodov. Druhý variant vyžaduje rovnakú minimálnu pevnosť a hrúbku podlahy, montážna zóna však musí mať rozmery 4000 x 2000 mm.

Dvojstĺpový zdvihák s manuálnym odistením 4T 380V INVENTO EL S40M je určený na zdvíhanie vozidiel s hmotnosťou do 4000 kg. Pracuje s trojfázovým napájaním 400V a má výkon 2,2 kW, pričom čas zdvihnutia je 50 s. Maximálna výška zdvihu je 1900 mm a minimálna výška 95 mm.

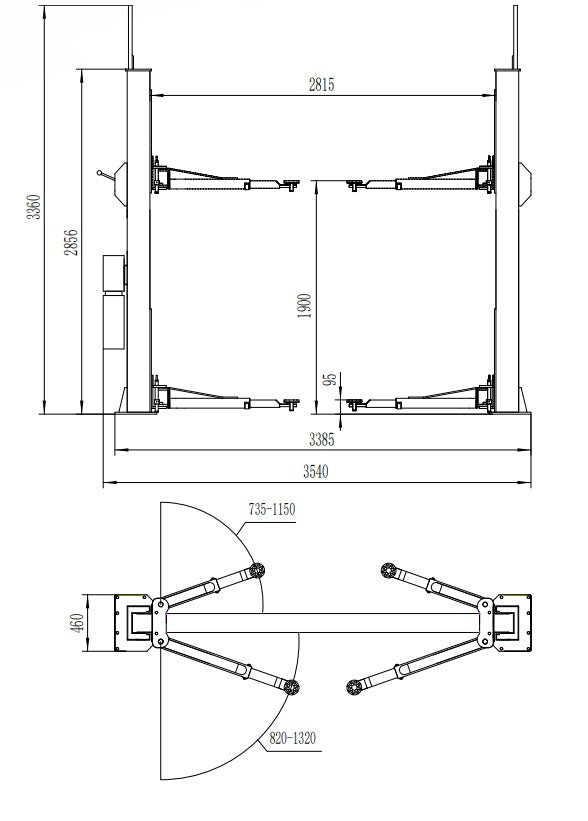

Dĺžku ramien možno nastaviť v rozsahu 735 až 1150 mm pri krátkych ramenách a 820 až 1320 mm pri dlhých ramenách. Konštrukciu tvoria stĺpy s výškou 2856 mm a vzdialenosťou 2815 mm, pričom celková šírka zariadenia je 3540 mm.

Technické údaje:

• Nosnosť: 4000 kg

• Výška zdvihu: 1900 mm

• Minimálna výška: 95 mm

• Dĺžka ramien: 735 - 1150 / 820 - 1320 mm

• Výška stĺpov: 2856 mm

• Vzdialenosť medzi stĺpmi: 2815 mm

• Celková šírka: 3540 mm

• Čas zdvihnutia: 50 s

• Elektrické napájanie: 400V/50 Hz

• Výkon: 2,2 kW

• Minimálna pevnosť podlahy: C20/25

• Maximálna hrúbka podlahy: 150 mm

• Montážna zóna: 1,5 m od kotviacich bodov / 4.000 x 2.000 mm
