3D geometria kolies

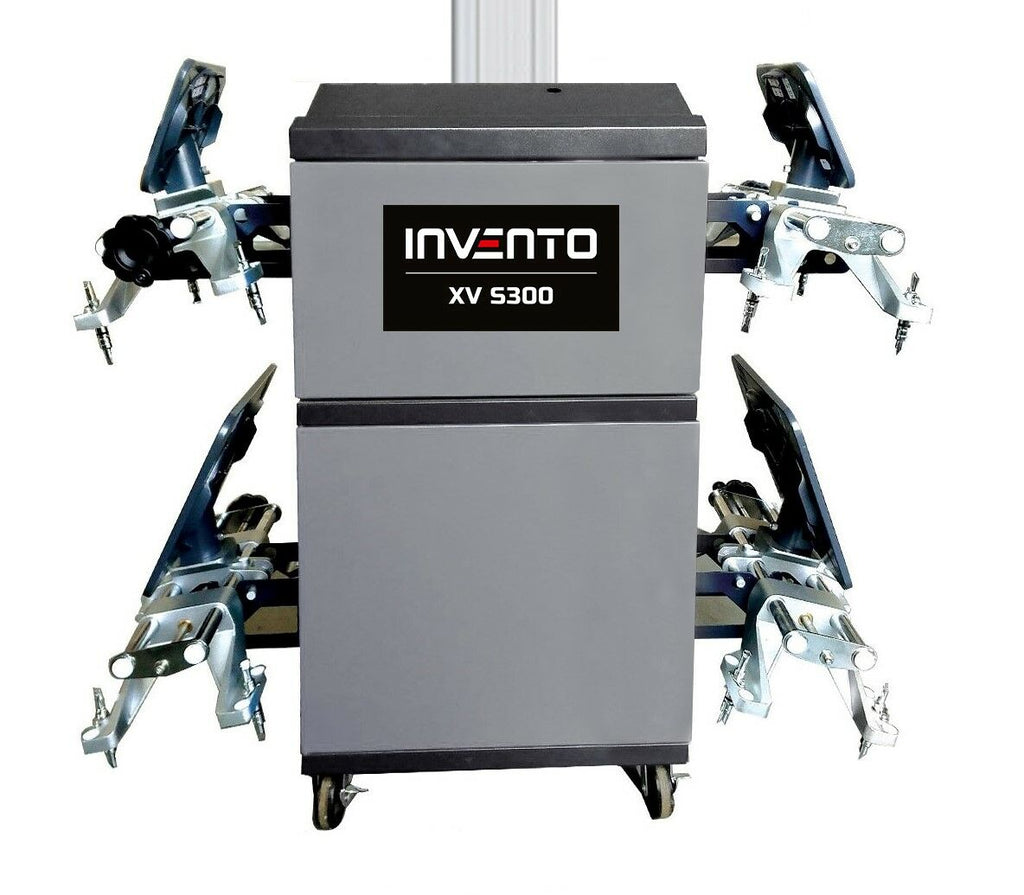

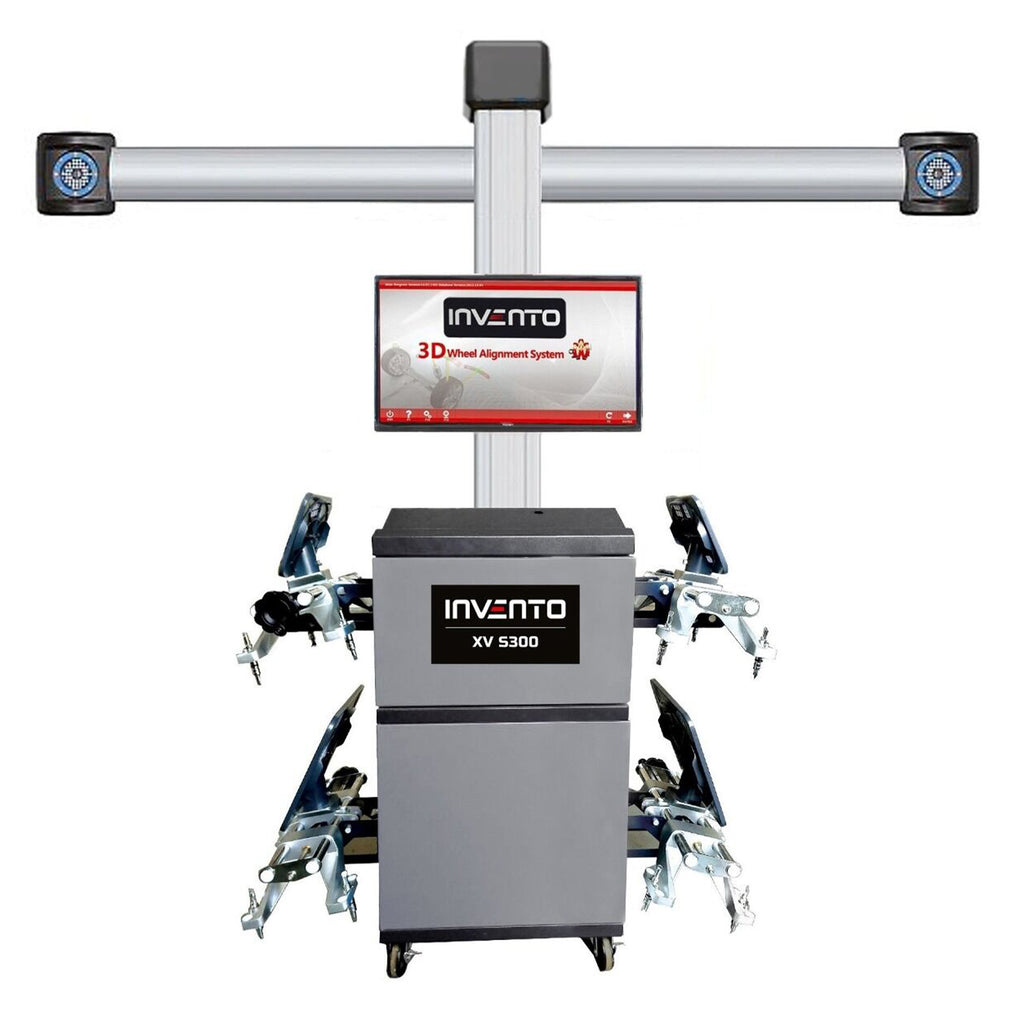

3D GEOMETRIA KOLIES je merací systém určený pre servisné jamy alebo zdviháky, s manuálnym pohybom kamier. Využíva 3D meraciu technológiu na rýchle a presné určenie parametrov geometrie kolies. Zariadenie je vybavené dvoma kamerami a je umiestnené na mobilnom skrinkovom podstavci, ktorý umožňuje jednoduché presúvanie.

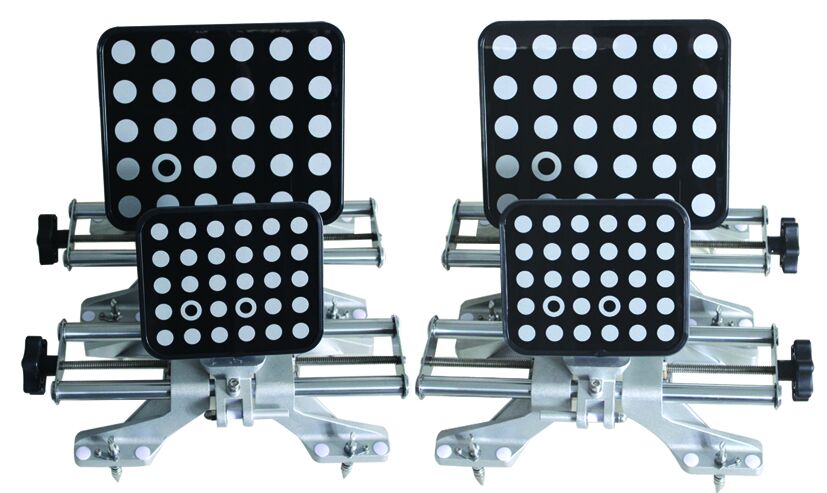

Terče sú vyrobené z nárazu odolného plastu, pričom nosník s kamerami sa dá manuálne výškovo nastaviť, aby sa prispôsobil rôznym pracovným podmienkam.

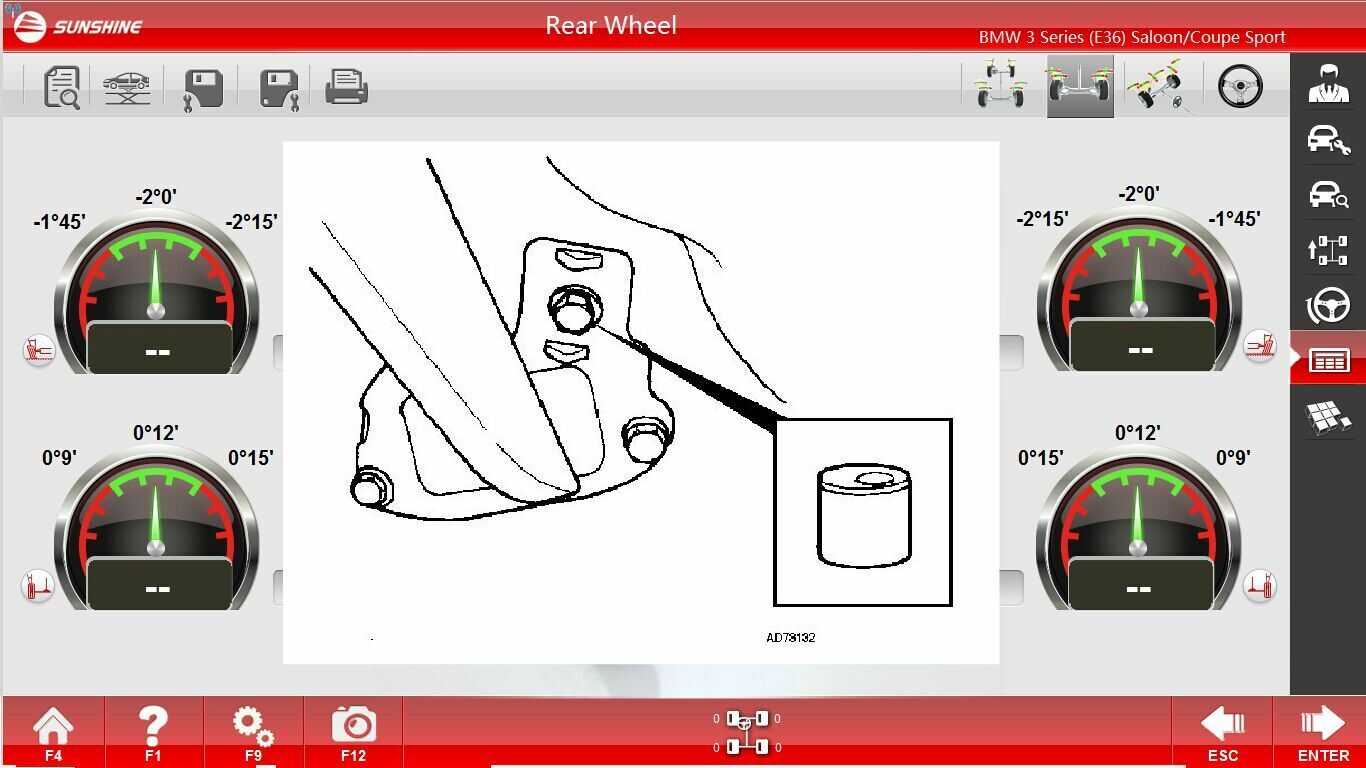

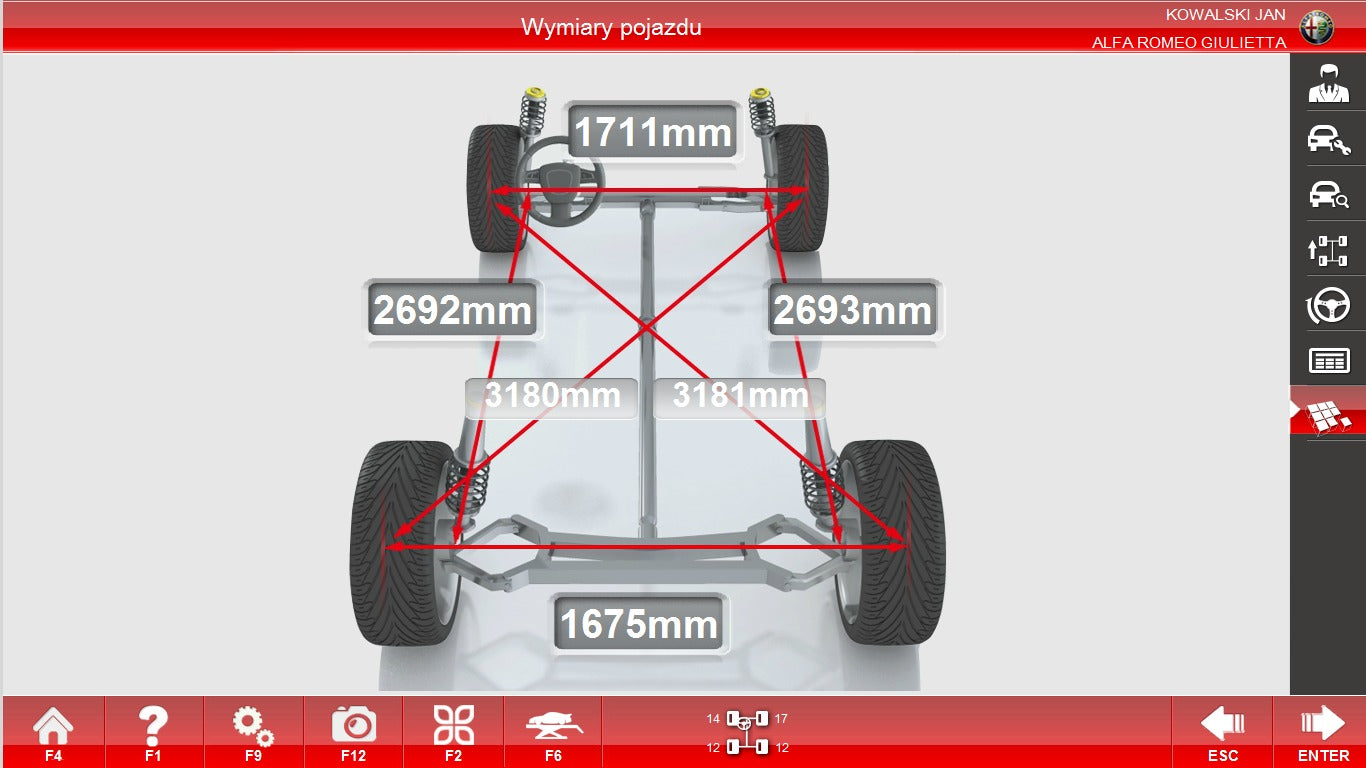

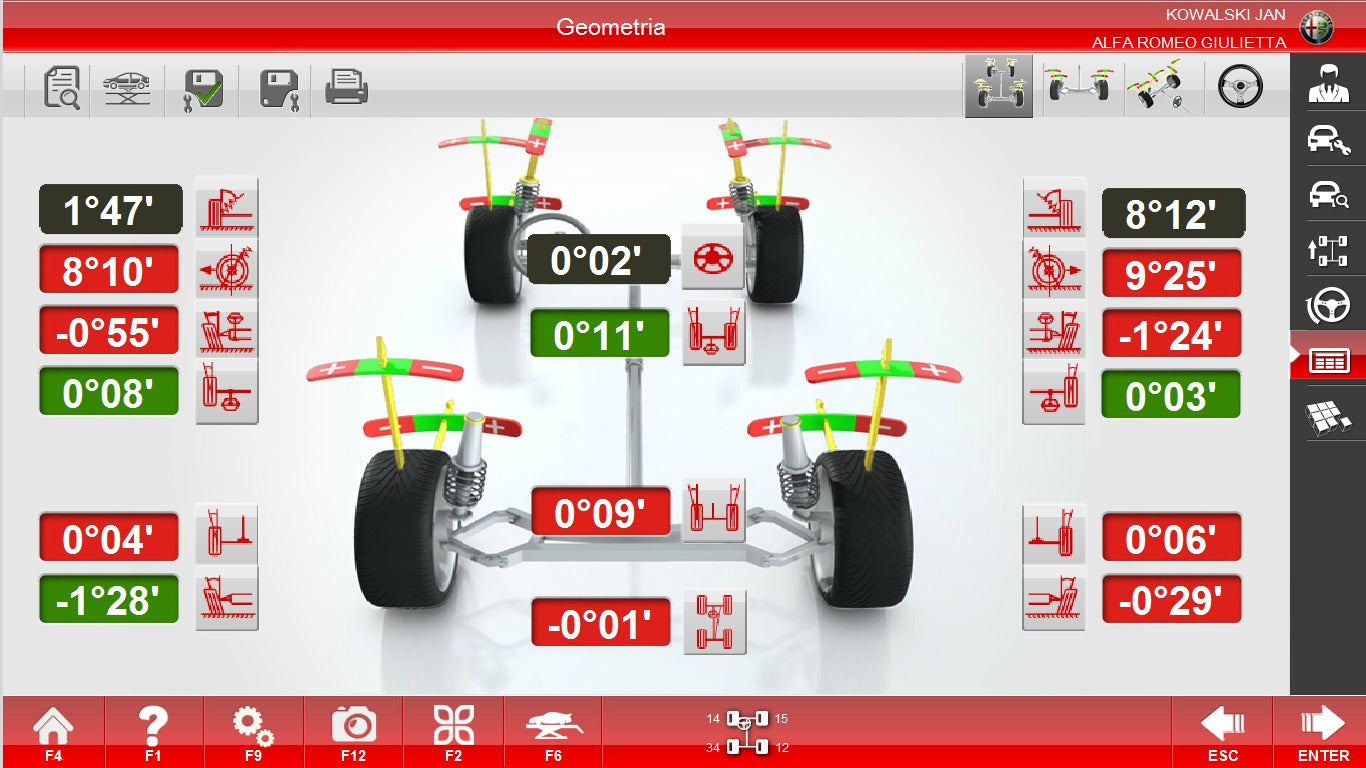

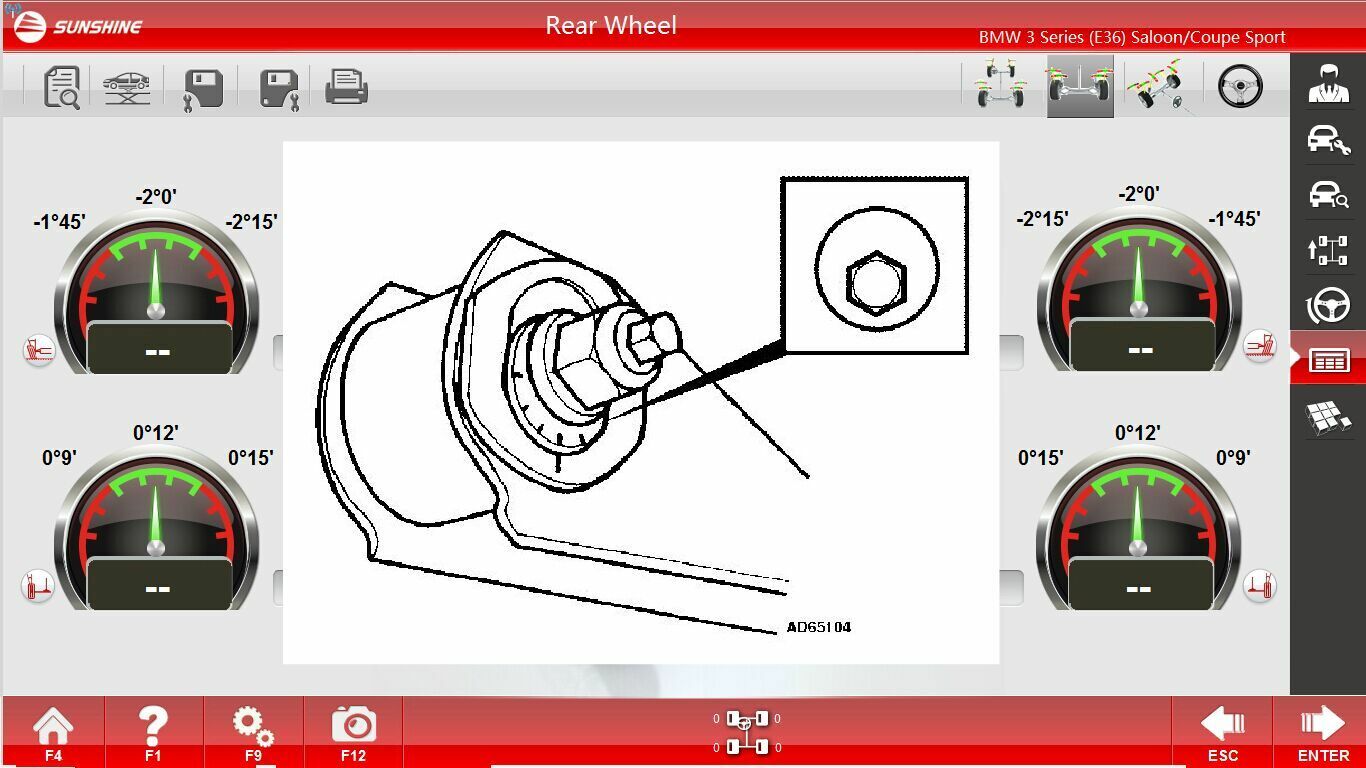

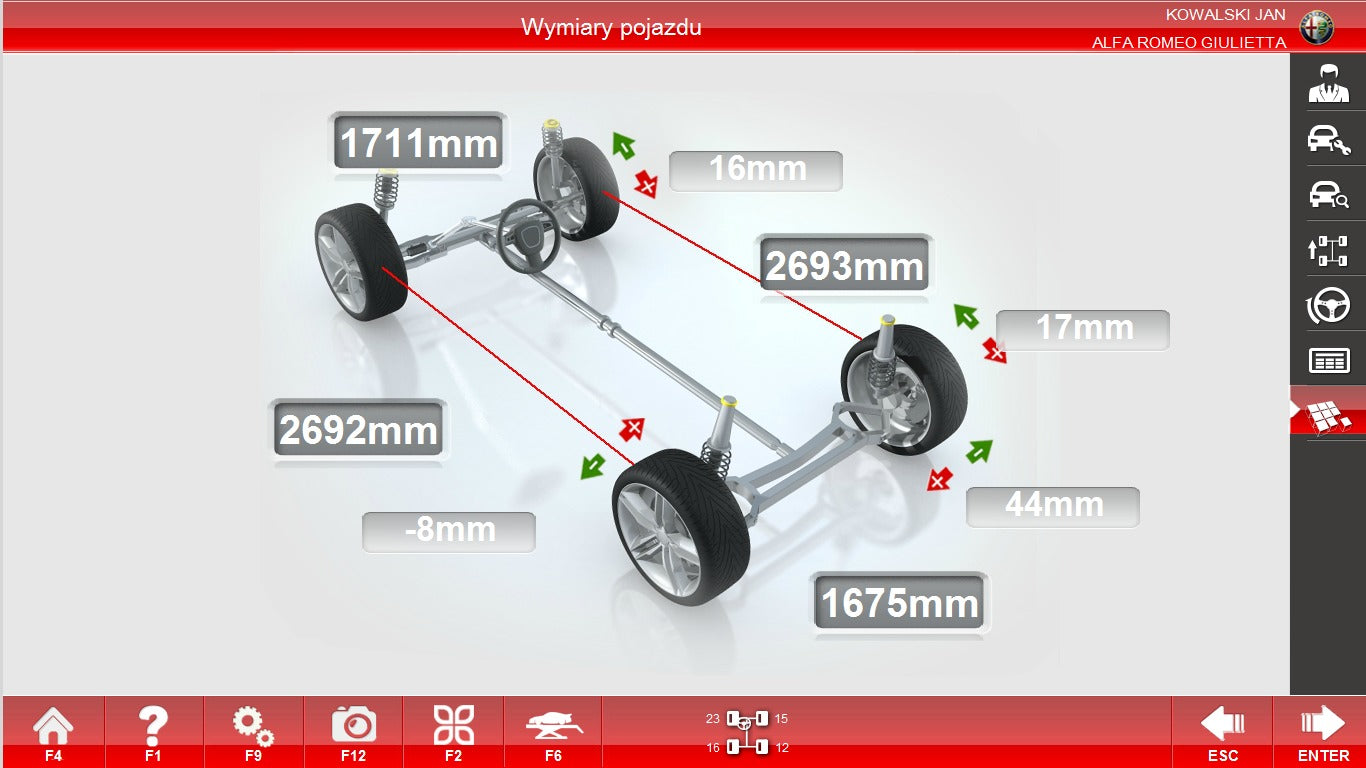

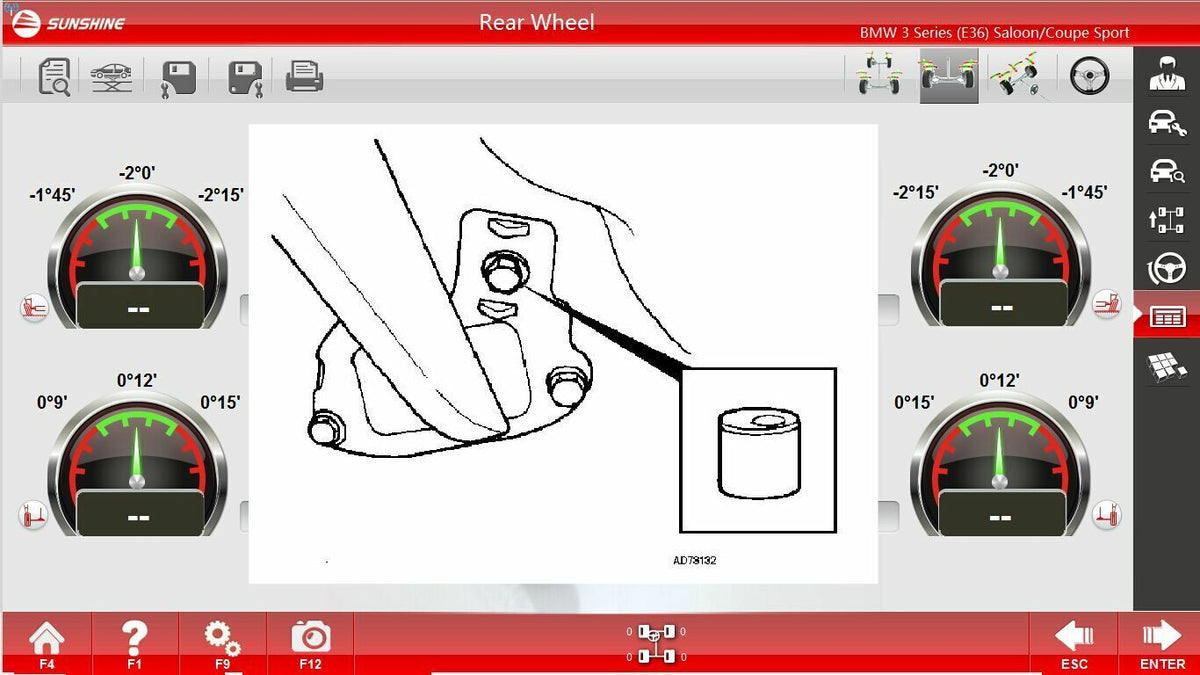

Systém obsahuje databázu s výkresmi nastavovacích bodov zavesenia kolies a umožňuje vygenerovať správu o stave vozidla, vrátane informácií o pneumatikách a zavesení kolies.

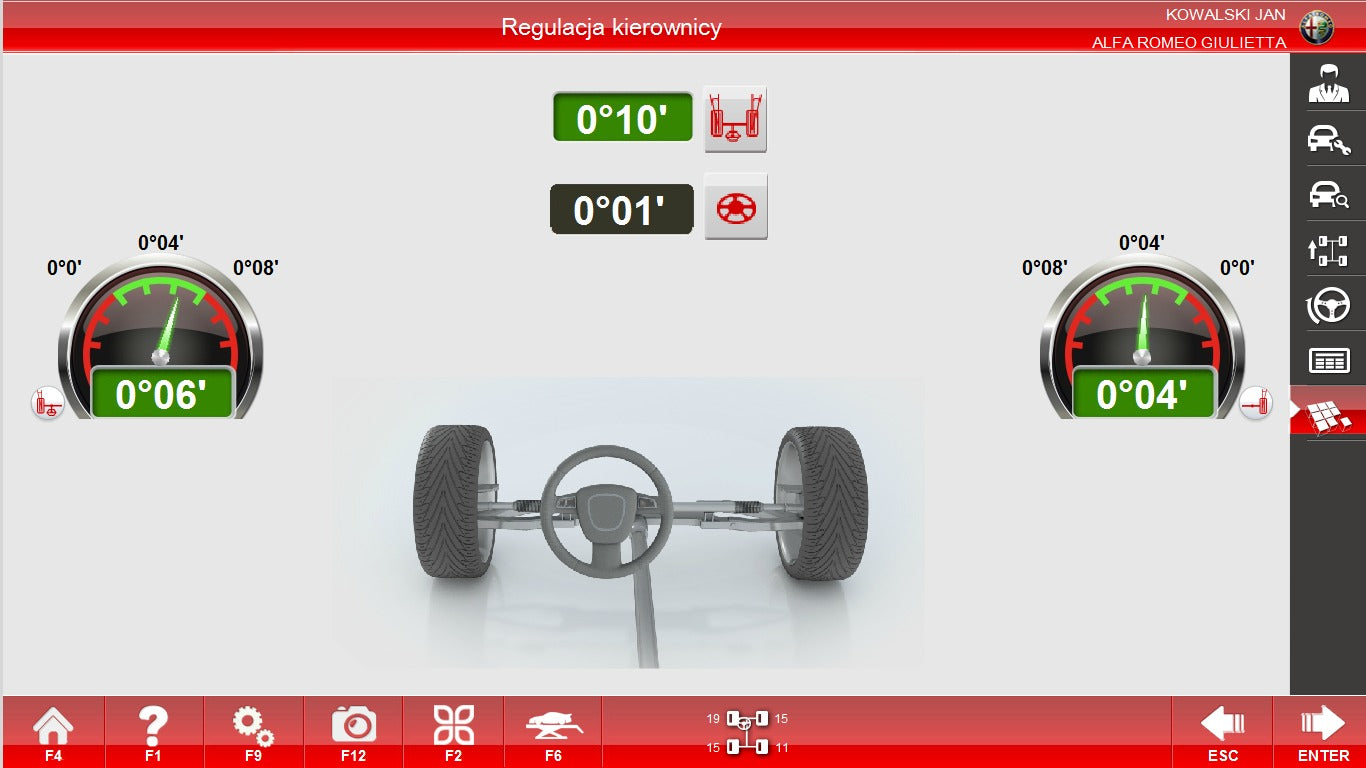

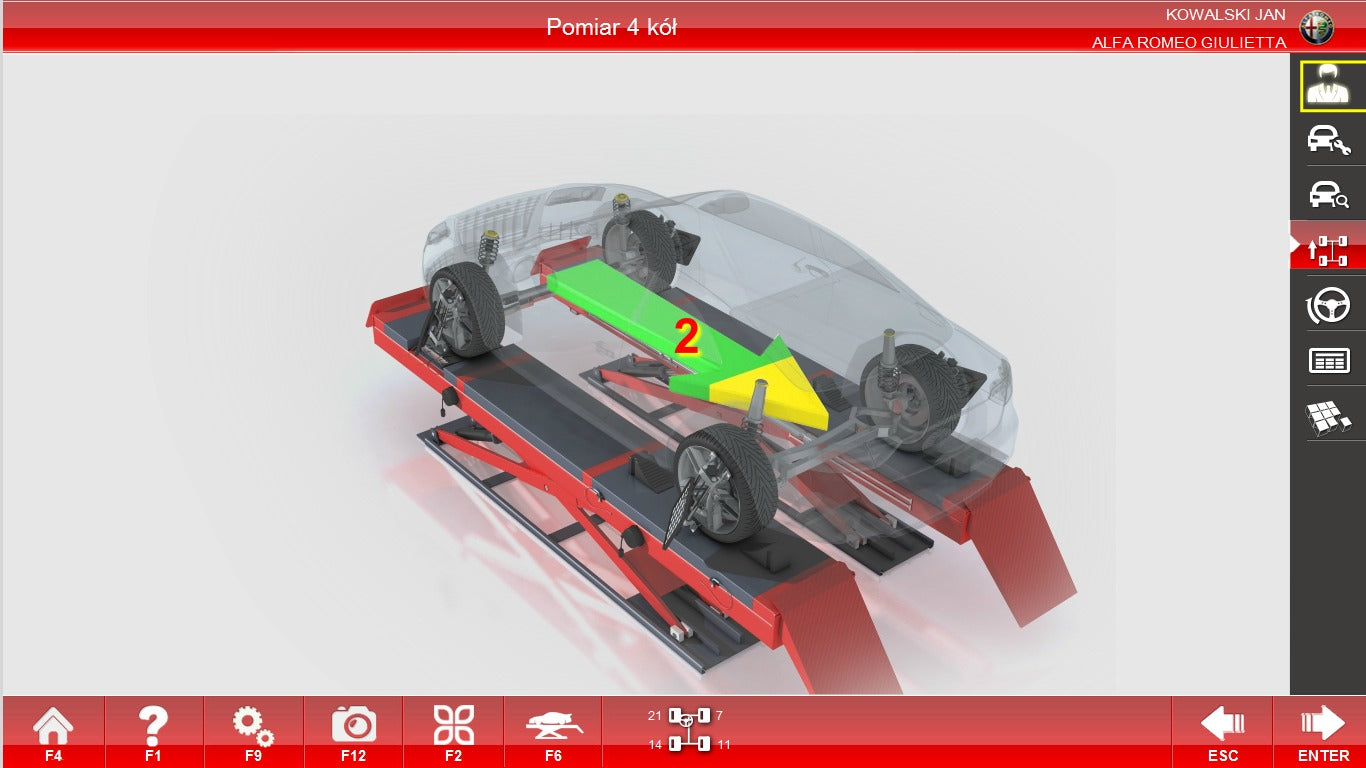

Softvér umožňuje uloženie výsledkov merania počas zdvíhania vozidla, ako aj nastavovanie uhlov bez nasadenej pneumatiky pomocou špeciálnych adaptérov.

Zariadenie je vybavené štvorbodovými svorkami (kliešťami) pre disky s priemerom 10–24 palcov.

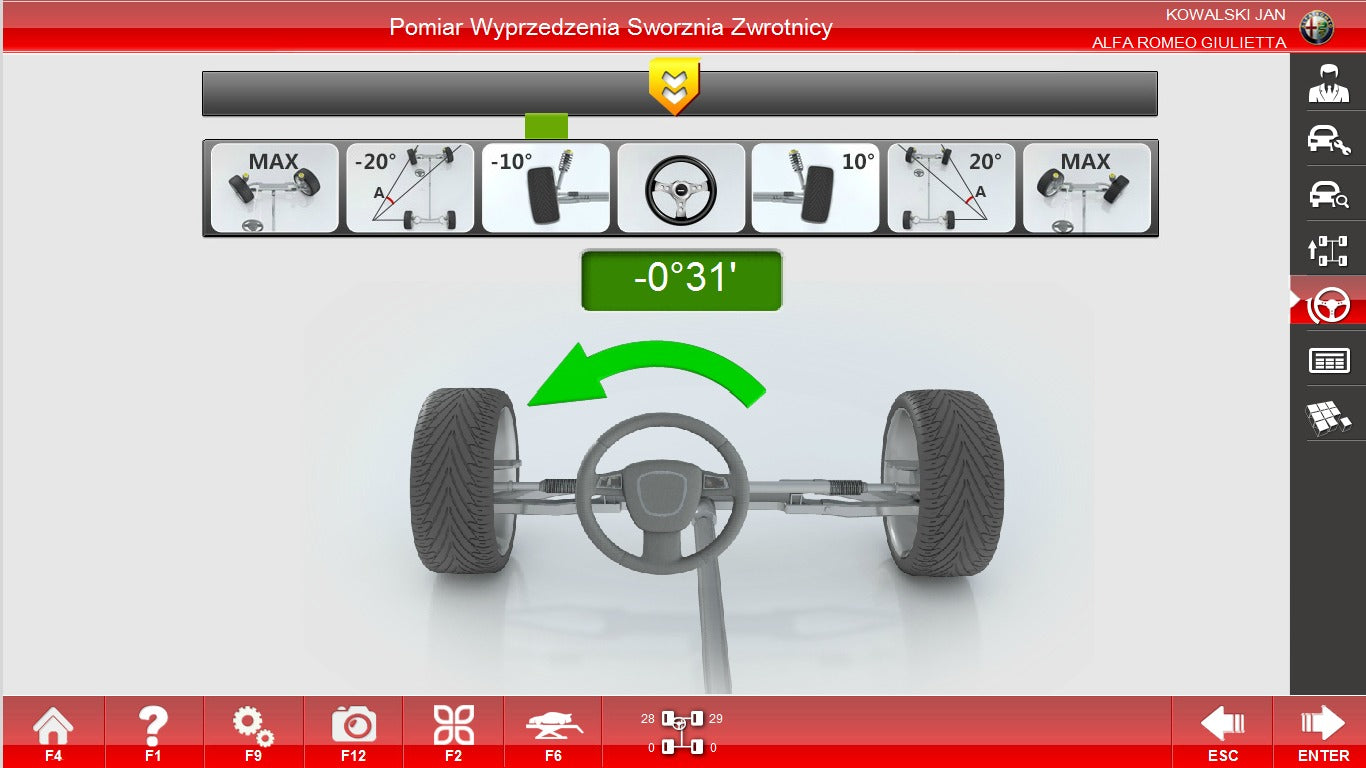

Rozsah merania je ±20° pre zbiehavosť, ±10° pre odklon a ±20° pre záklon čapu riadenia. Potrebné napájanie je 230 V, 50 Hz.

Technické údaje

• Merací systém: 3D
• Počet kamier: 2
• Presnosť merania zbiehavosti: ±20°
• Presnosť merania odklonu: ±10°
• Prenosť merania záklonu čapu riadenia: ±20°
• Napájanie: 230 V, 50 Hz
• Pohyb kamier: manuálny
• Materiál terčov: nárazu odolný plast
• Montáž: na mobilnom podstavci
• Svorky (kliešte): 10’’–24’’ so štvorbodovým uchytením
• Doplnkové funkcie: správa o stave vozidla, meranie pri zdvihnutom vozidle, nastavenie bez kolesa (so špeciálnymi adaptérmi)

Súprava obsahuje:

• 4× terč
• 4× svorka pre terče 10–24'' so štvorbodovým uchytením
• Počítač
• Klávesnica a myš
• LCD širokouhlý monitor
• Tlačiareň

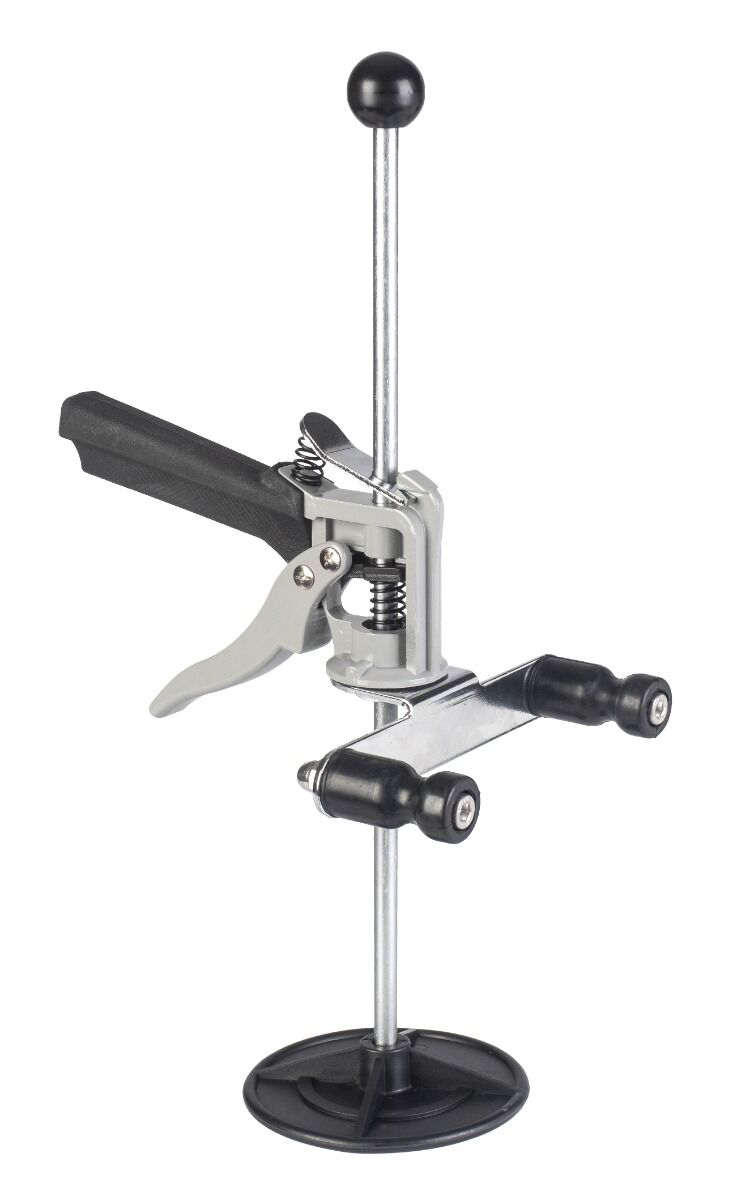

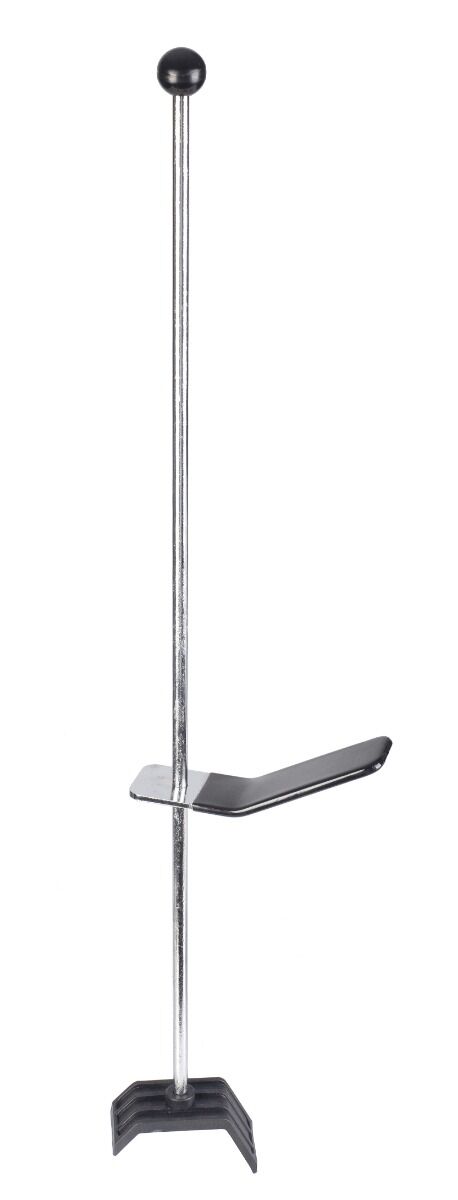

• Zariadenie na blokovanie riadenia a brzdy

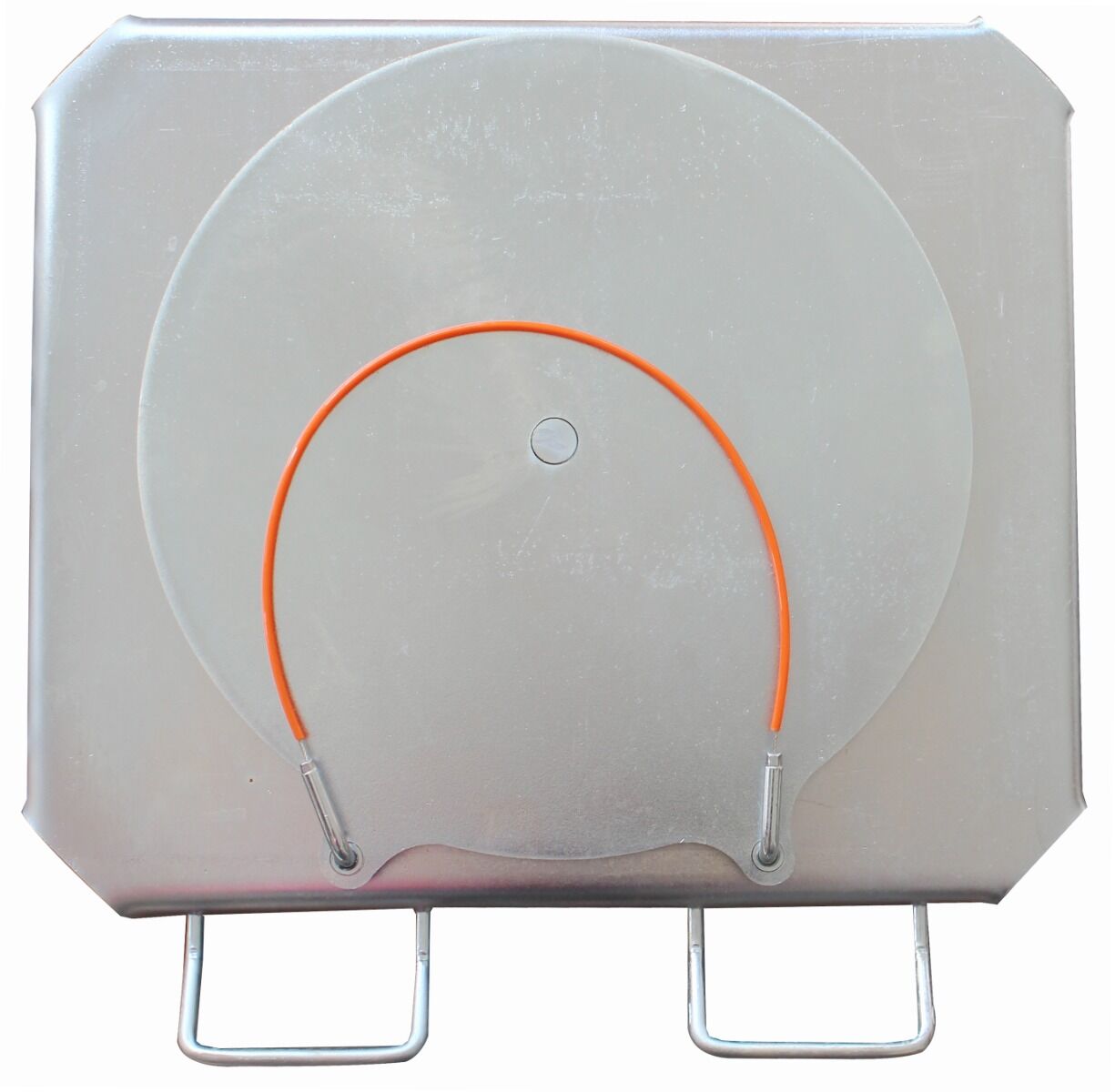

• Otočné dosky
